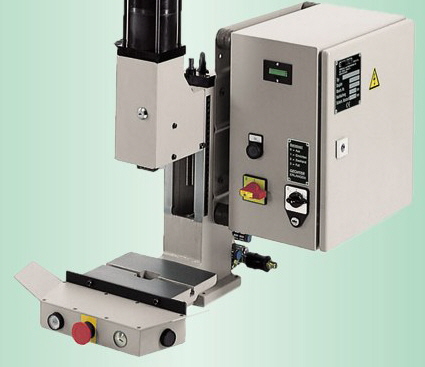

l  HydroPneumatikPressen  TischPresse GLHP60  Sicherheitssteuerung GSEM  l        zurück Die GSEM - Steuerung wurde nach den EN - Maschinenrichtlinien und den Unfallverhütungsvorschriften erstellt.Sie verfügt neben den Betriebsarten der " GZS-Steuerung " über vier weitere Bedienungsarten. a) Betriebsart " EINRICHTEN " Bei gleichzeitiger Betätigung der Zweihandtaster fährt der Pressenstößel in den unteren Totpunkt.Mit der "AUF"-Taste bewegt sich der Stößel wieder bis zum mechanischen Anschlag zurück. b) Betriebsart " ZWEIHAND " Die Abwärtsbewegung des Stößels wird durch gleichzeitiges Betätigen der Zweihandtasten innerhalb von 0,5 sec. ausgelöst.Wird einer der Taster vor Erreichen des unteren Totpunktes freigegeben, kehrt der Stößel sofort wieder in seine Ausgangsstellung zurück. c) Betriebsart " FUSS - EINZELHUB " Ein am Steuergerät ansteckbarer Fußtaster löst den Pressenhub aus.Wird dieser Fußtaster vor Erreichen des unteren Totpunktes freigegeben, fährt der Stößel sofort wieder in seine Ausgangsstellung zurück. Der Fußtaster-Steckanschluß kann auch für Werkzeugkontaktsteuerungen oder zum Auslösen durch Verbundsteurungen verwendet werden.In allen Bedienungsarten wird im unteren Totpunkt eine Haltezeit wirksam, die über ein Potentiometer im Steuergerät stufenlos von 0 sec. - 10 h verstellbar ist. Diese Haltezeit gewährleistet unabhängig von der Auslösedauer der Bedienelemente ein gleichmäßiges Ausprägen der Werkstücke.Sie ermöglicht auch das Arbeiten mit Heißprägewerkzeugen.die Steuerung verfügt über einen Vorwahlzähler. d) Betriebsart " FUSS - DAUERHUB " Durch ständige Betätigung des Fußtasters arbeitet die Presse solange im Dauerhub, bis der Fußtaster wieder freigegebenwird. e) Betriebsart " AUTOMATIK - DAUERHUB " Durch das gleichzeitige Betätigen der Zweihandtaster fährt der Stößel in den unteren Totpunkt.Danach übernimmt der Automatikzyklus die Steuerung der Presse, bis durch den Taster Automatik "AUS" der Zyklus unterbrochen wird.Der Stößel bleibt dann nach Erreichen seiner Grundstellung stehen. f) Betriebsart " RUNDTISCH - EINZELTAKT " Bei angeschlossenem Rundtisch wird über den Fußtaster wie in c) zuerst ein Pressenhub ausgelöst.Nach Ablauf des Pressenhubes taktet der Rundtisch um eine Position weiter und bleibt solange stehen, bis wieder ein neuer Pressenhub druch den Fußschalter eingeleitet wird. g) Betriebsart " RUNDTISCH - DAUERTAKT " Bei angeschlossenen Rundtisch wird durch gleichzeitiges Betätigen der Zweihandtaster der Pressenhub wie e) gestartet und nach Erreichen des Totpunktes vom Automatikzyklus übernommen.Zwischen jedem Pressenhub taktet der Rundtisch um eine Position weiter, bis durch die Taste "AUS" der Automatikzyklus ausgeschaltet wird.Zur Bestückung des Rundtisches läßt sich zwischen Pressenhub und Rundtischtakt eine Verweilzeit von 0 sec. - 10 h stufenlos einstellen.In allen Bedienungsarten wird im unteren Totpunkt eine Haltezeit wirksam, die über ein Potentiometer im Steuergerät stufenlos 0 sec. - 10 h verstellbar ist. Die Haltezeit gewährleistet unabhängig von Auslösungsdauer der Bedienelemente ein gleichmäßiges Ausprägen der Werkstücke.Sie ermöglicht auch das Arbeiten mit Heißprägewerkzeugen.Die Steuerung verfügt über einen 6-stelligen Vorwahlzähler, der bei den Automatikzyklen nach Erreichen der eingestellten Stückzahl den Automatkzyklus unterbricht.  SeitenAnfang  zurück l ÜBERSICHT AutomationsElemente l l ONLINE SHOP Tischpressen l ! Stand 2012 - alle Preise ohne MwSt. bzw. Vorsteuer-Ausgleich! Preisänderungen und Irrtümer vorbehalten ! Rieseler AutomationsElemente, Jahnstr.2, 42781 Haan ( Deutschland ), Fon : +49 (0)2129/53984, Fax : +49 (0)2129/52763, EMail : dipl.ing.hartmut@rieseler.de
