Technische Daten HT-250kN siehe unten |
Hydraulik TischPressen KomplettSystem mit 250 kN Druckkraft Lichtvorhang-Steuerung sowie Daten-Schnittstelle
|
Pressen |
Spezifikation |
EUR / Stck. |
|
HT-43kN
43 kN Druckkraft , Hub 100 mm
Anfrage |
|
|
|
HT-68kN
68 kN Druckkraft , Hub 100 mm
Anfrage |
|
|
|
HT-83kN
83 kN Druckkraft , Hub 100 mm
Anfrage |
|
|
|
HT-110kN
110 kN Druckkraft , Hub 100 mm
99.900,- |
|
|
|
HT-172kN
172 kN Druckkraft , Hub 100 mm
Anfrage |
|
|
|
HT-250kN
250 kN Druckkraft , Hub 200 mm
Anfrage |
|
|
|
HT-335kN
335 kN Druckkraft , Hub 200 mm
Anfrage |
|
|
|
HT-441kN
441 kN Druckkraft , Hub 200 mm
Anfrage |
|
|
|
HT-689kN
689 kN Druckkraft , Hub 200 mm
Anfrage |
|
|
|
|
Optionen / Zubehör |
|
EUR / Stck. |
|
StößelPlatte mit spielfreien LinearFührungen Anfrage |
|
|
|
StößelKopf und StößelBohrung
Anfrage |
|
|
|
|
|
|
|
|
|
Diese HydraulikPresse zeichnet sich durch hohe DruckKraft mit großen KraftHüben und vergleichsweise ordentlichen Taktzeiten durch HYDROQUICK - Eilgang Hydraulik Zylinder aus.HYDROQUICK EilhubZylinder haben einen Eilvolauf, Krafthub und Eilrücklauf für schnelle Hubbewegungen bei kleinen Pumpenförderströmen.
Die TischPresse ist ideal geeignet zum Pressen, Stanzen, Ziehen, Nieten und allen
Arbeitsgängen, bei denen hohe Druckkräfte benötigt werden.Die Presse läßt sich nahezu in jeden Fertigungsablauf integrieren.Stabiler Stahlunterbau mit optimaler Beinfreiheit, aufgeschraubtem biegesteifer Pressenrahmen in Stahlausführung gewährleisten qualitative Funktionalität.
Wegmeßsystem zur Erfassung der Stößelposition, Eingabe der Schaltpunkte für oberen Totpunkt, KraftHub Beginn und unteren Totpunkt, getrennt für Einricht- und Automatikbetrieb programmierbar, sorgen für eine einfache und optimale Bedienbarkeit.Der Druck, und je nach Bedarf reduzierte
Krafthubgeschwindigkeit, sind vorwählbar.Mit optimaler Dekompression wird ein dynamischer Bewegungsablauf der StößelBewegung optimiert.Leise Aggregate durch systembedingte kleine Innenzahnradpumpen im Pressenuntergestell halten den Lärmpegel niedrig.
Als Handarbeitsplatz wird das KomplettSystem betriebsbereit mit PressenUntergestell, transparentem Schutzgehäuse und Lichtvorhang geliefert.
Zum Lieferumfang gehören :
- Modul HYDROQUICK - Eilgang Hydraulik Zylinder HQ 25 montiert auf RahmenPortal.
- RahmenPresse in Rechteckholmen Ausführung mit Querkraftscheiben passgenau und biegesteif mit Joch und Tisch verschraubt.Tisch, Joch und Rechteckholme allseitig bearbeitet
- Pressrahmen mit Schutzverkleidung und Schutzabdeckung aus Polycarbonat.
- Sicherheits - Lichtvorhang Typ 4 an der Bedienseite nach EN 61496-1,-2, IEC 61496-1, -2. RückseitenTür mit Sicherheitsverriegelung.
- Digitales WegmeßSystem ( Balluf )zur genauen Positionierung, Micropulse Wegaufnehmer BLT5-T110-M0450-B-S103.
- WegmeßSystem mit programmierbaren Schaltpunkten - 2 Nachkommastellen, Schaltpunkte für Hand- und Automatik-Betrieb unabhängig voneinander einstellbar.
- Elektrische Steuerung SPS : Siemens S7-314 C, Eingabegerät TouchPanel TP177B zum Einstellen der Pressen Parameter, Arbeitsgeschwindigkeit für Hand- und Automatik-Betrieb unabhängig voneinander einstellbar.
- Bediengerät mit OP ( OperatingPanel ) seitlich rechts an der Maschine, Abmessung 300 x 400 x 155 mm.
- Untertisch mit integriertem Hydraulik Aggregat und Elektro-Schaltschrank.Maschinenfüße zum Ausnivellieren der Presse.
- Bedienungs- und Wartungsanleitung, Ersatzteilzeichnungen, Ersatzteil- und Verschleißteillisten.
Alle Systeme sind EG-baumustergeprüft.
Ihre Vorteile :
Der wirtschaftliche Einsatz ist mitentscheidend für Ihren ProduktErfolg.Das Ziel ist, flexibel, mit kurzen UmrüstZeiten zu fügen, stanzen, ziehen, nieten oder zu kennzeichnen.
Das KomplettSystem bietet eine integrierte Lösung von Steuerung, HYDROQUICK Pressen PortalModul und Pressenuntergestell.
Dieses System wird den komplexen Anforderungen gerecht, als " stand alone " Maschine oder in automatisierten Fertigungslinien.
Merkmale :
- Pressenstart bzw. Ablaufstart der Presse kann über einen Schlüsselschalter vorgewählt werden.
- Der Eingang für ein externes Startsignal ist maschinenseitig vorhanden.
- Einfache Menüführung und Parametereingabe.
- SoftwareSpeicher für 99 StandardHubProfile.
- System sofort betriebsbereit - StandardHubProfile erfordern lediglich die Eingabe von Position und Geschwindigkeit.
System parametrisiert sich automatisch.
- Betriebsarten : Einrichten, Automatik.
- Präziser und robuster SystemAufbau.
- Werkzeug GewichtsAusgleich, kravitationsfreie Dekompression bei Federlast.
- Prägezeit bis 600 s durch Speicherschaltung ( Energie-Sparschaltung ).
Hinweis zur Einhaltung der gesetzlichen Sicherheitsbestimmungen :
Bei Arbeiten mit Fußauslösung darf die Öffnung zwischen Stempel und Matrize maximal 6 mm betragen.Dies ist mit einer Hubbegrenzung problemlos möglich.Beträgt der Pressenhub über 6 mm, sind speziell geschützte Werkzeuge zu verwenden oder die Bedienung der Pressen hat über eine Zweihand-Sicherheits-Auslösung bzw. Lichtvorhang zu erfolgen.
Für die Sicherheit ist ausschließlich der Betreiber verantwortlich.
Technische Daten:
Hydraulik TischPresse : |
KomplettSystem HT-250kN |
Presskraft bei 252 bar : |
250 kN ( 25 t ) |
EilvorlaufKraft : |
39,7 kN ( 3,97 t ) |
EilrücklaufKraft : |
36 kN ( 3,6 t ) |
PressenHub : |
200 mm |
KraftHub : |
min. 25 mm an jeder beliebigen Stelle des PressenHubes beginnend |
TiefenBegrenzung einstellbar : |
150 - 200 mm |
max.Betriebsdruck : |
260 bar |
max.Presskraft : |
258 kN |
EinbauHöhe : |
400 mm , Abstand Tisch-Joch 557 mm |
EilvorlaufGeschwindigkeit : |
152 mm / s |
EilrücklaufGeschwindigkeit : |
168 mm / s |
ArbeitsGeschwindigkeit : |
24,4 mm / s |
PumpenförderMenge : |
14,5 l/min. bei 1450 1/min. ( Innenzahnradpumpe ) |
Öl - Tankinhalt : |
70 l |
Motor-Nennleistung : |
4 kW / 1450 1/min. / Bauform B5 / IP 55 |

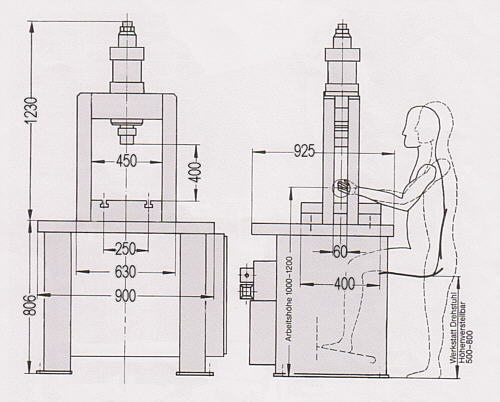

Prinzip Skizze : |
|
Sicherheitsvorhang an der BedienSeite : |
Typ 4 : nach EN 61496-1, -2, IEC 61496-1, -2 SchutzHöhe : 500 mm ReichWeite : 0,3 - 6 m AufLösung : 14 mm Spannung : 24 V DC Schutzart : IP 65 Ausgang : 2 x fehlersichere HalbleiterAusgänge ( OSSD ) RückSeite : Tür mit SicherheitsVerriegelung |
StößelBohrung / StößelKopf : |
40 H7 / DIN 810 bzw. Modifikation |
StößelPlatte ( alternativ ) : |
mit spielfreien Linearführungen, mit / ohne T-Nuten bzw. Modifikation |
TischBreite : |
450 mm |
TischTiefe : |
400 mm |
TischHöhe : |
100 mm |
T - Nuten / Abstand DIN 650 : |
2 x 18 x 250 mm |
UnterbauHöhe + Dämmplatte : |
806 mm ( 906 mm mit Füßen ) |
UnterbauBreite : |
900 mm |
PressenHöhe : |
ca.2036 mm |
JochTiefe : |
300 mm |
JochHöhe : |
160 mm |
PortalHöhe : |
817 mm |
GrundFläche : |
900 x 920 mm ( Breite x Tiefe ) |
Dokumentation : |
MaßZeichnung |
Gewicht : |
ca.1200 kg |
|
! Stand 2018 - alle Preise ohne MwSt. bzw. Vorsteuer-Ausgleich! Preisänderungen und Irrtümer vorbehalten ! |
|
