ElektroServoPressen bieten große ArbeitsHübe, kurze HubProfil Umrüstzeiten, reproduzierbare Positionierungen, Geschwindigkeiten unter Volllast über den gesamten Hub bei schnellen flexiblen Prozesszeiten.
Als Handarbeitsplatz wird das KomplettSystem betriebsbereit mit PressenUntergestell, transparentem Schutzgehäuse und Lichtvorhang geliefert.
Zum Lieferumfang gehören :
- Modul ElektroServoPress montiert auf Ständer
- PressControl 4000 mit schwenkbarem Tragarmsystem
- PressenUntergestell STPU-10/10R
- Transparentem Schutzgehäuse mit LichtVorhang
- Abstand LichtVorhang einstellbar, um Sicherheitsabstand zum Werkzeug zu gewährleisten
- Schaltschrank verkabelt
Alle Systeme sind EG-baumustergeprüft.
Ihre Vorteile :
Die wirtschaftliche Montage ist mitentscheidend für Ihren ProduktErfolg.Das Ziel ist, aus preiswerten, toleranzbehafteten Einzelbauteilen präzise Baugruppen zu fügen.
Elektrisch angetriebene SpindelPressen - ElektroServoPressen - sind bezüglich Präzision ideal für solche Aufgabenstellungen geeignet.Das KomplettSystem bietet eine integrierte Lösung von
Steuerung, ElektroServoPressen Modul und Pressenuntergestell.Dieses System wird den komplexesten Anforderungen gerecht, als " stand alone " Maschine oder in automatisierten Fertigungslinien.
Merkmale :
- Überlegenes Prozessregelverhalten gegenüber konventionellen NC-Achsen nämlich schnell, reproduzierbar
und auf Ihre Applikation optimierbar.
- Intelligente Kompensation durch Verrechnung individueller Toleranzen der Teile sowie von Systemelastizitäten
( Aufbiegungskompensation )
- Freie Positionierung bei schwankenden Prozesskräften ohne Werkzeuganschlag im 1/100 mm Bereich
- Echtzeit Auswertung - unmittelbare Reaktion auf Prozess- / und Qualitätsdaten - keine verzögerung durch langsame Prozessdatenübertragung - sofortige Verfügbarkeit von SPC Daten
- Präziser und robuster mechanischer Aufbau
- System sofort betriebsbereit - StandardHubProfile erfordern lediglich die Eingabe von Position und Geschwindigkeit
System parametrisiert sich automatisch
Hinweis zur Einhaltung der gesetzlichen Sicherheitsbestimmungen :
Bei Arbeiten mit Fußauslösung darf die Öffnung zwischen Stempel und Matrize maximal 6 mm betragen.Dies ist mit einer Hubbegrenzung problemlos möglich.Beträgt der Pressenhub über 6 mm, sind speziell geschützte Werkzeuge zu verwenden oder die Bedienung der Pressen hat über eine Zweihand-Sicherheits-Auslösung bzw. Lichtvorhang zu erfolgen.
Für die Sicherheit ist ausschließlich der Betreiber verantwortlich.
Technische Daten:
ElektroServoPresse : |
KomplettSystem SSP-35kN |
Druckkraft : |
35 kN ( 3,5 t ) |
Kraft - / GesamtHub : |
400 mm |
Ausladung : |
160 mm |
ArbeitsHöhe : |
515 mm |
ArbeitsRaum : |
ca.850 mm x 700 mm x 650 mm |
StößelMaß : |
55 mm x 55 mm |
Stößelbohrung Ø x Tiefe : |
Ø 20-H7 x 40 mm |
StößelMitte zu Lichtvorhang : |
330 mm - 430 mm |
PlatzBedarf : |
Breite = ca.1120 mm , Tiefe = ca.1140 mm |
BauMaße : |
|
Gewicht : |
ca. 570 kg |
Antrieb : |
Gewindetrieb direktwirkend |
Kraft bei 100% ED : |
20 kN |
Auflösung Antriebsregelung : |
< 0,1 µm |
Auflösung Meßdatenerfassung : |
Weg 6 µm , Kraft 10 N / inc |
Stößelgeschwindigkeit : |
0 bis 200 mm / s |
ÜberlastSicherung : |
mech.Kupplung |
Lebensdauer Zyklen gem. Standard-HubProfil : |
2 x 10 hoch 7 |
Spannungsversorgung : |
400 V 3/ 16 A |

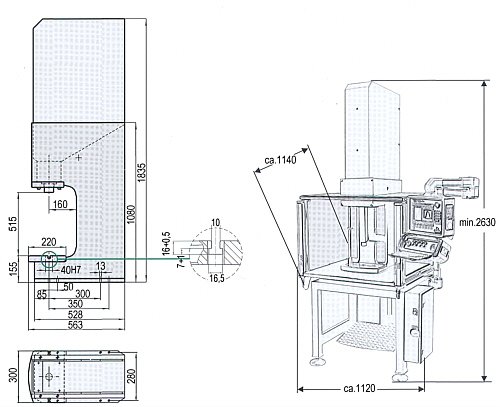

Abmessungen : |
Download CAD |
Dokumentation: |
Betriebsanleitung Ersatzteile / Zeichnungen |
|
