+++ Hochbelastbarer Schiebetisch PST-150PRB pneumatisch betätigt +++

Schiebetische mit Kugelführungsschienen sind besonders geeignet für den Einsatz bei Einpress-, Niet-, Stanz- und Prägearbeiten bei welchen die Montage und das Zusammenfügen der Bauteile außerhalb des Gefahrenbereiches stattfinden soll. Durch diese Ausbaustufe des Schiebetisches, ist eine halbautomatische Bedienung möglich. Die sehr hohe Belastbarkeit bei einer geringen Baugröße ermöglicht den Einsatz auf allen Pressen bis 150 kN.

Technische Besonderheiten:

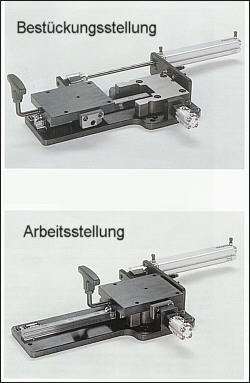

Druckbelastung bis 150 kN sind durch einen untergebauten, gehärteten Amboß möglich.Der Laufwagen der Kugelschienenführung wird in der Arbeitsstellung (Pressposition) von einem Formamboß umschlossen, d.h. die Werkzeugaufnahmeplatte (Montageplatte) des Schiebetisches ist in der Pressposition voll unterstützt und ist somit in der Lage Druckbelastung von 150 kN aufzunehmen.
Leichtgängige und präzise Kugelschienenführung
Hohe Belastbarkeit bei geringer Baugröße
Die mechanischen Komponenten des Tisches sind tiefliegend angeordnet.Ein größeres Werkzeug oder Vorrichtung kann mühelos aufgebaut werden, ohne die Funktion zu behindern.
Die beim Einfahren des Schiebetisches entstehenden Schwungmassen werden durch einen Öldruckstoßdämpfer absorbiert.

Technische Daten :

Hochbelastbarer Schiebetisch :	PST-150PRB
Betätigung:	pneumatisch mit pneumatischem Rastbolzen
Verfahrweg:	200 mm
Druckbelastung:	150 kN
Druckaufnehmende Aufspannfläche:	120 x 120 mm
Aufbaugröße auf die Aufspannfläche:	werkzeugabhängig
Maße :
