KaltluftBläser COLDER |

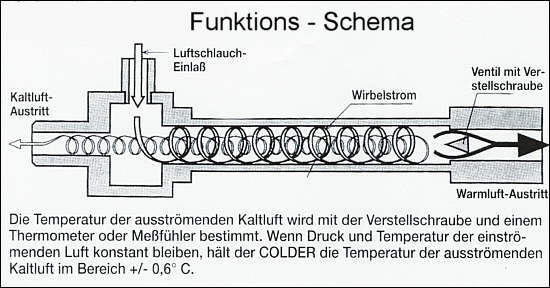

SystemFunktion Seite 1 / 2 |
 |
Rechen-Formel für die Kühlleistung:Kühlkalorie = spezifisches Gewicht der Kaltluft x Kaltluftvolumen x spezifische Wärmekapazität der Kaltluftx ( Eingabe - Lufttemperatur - Kaltlufttemperatur ) |
| Kcal / Std. = 1.293 x 10 : ( 1 + 0.00367t ) x l / min. x 60 x 0.24 x ( tø - t ) |
| Die max. Kühlleistung variiert etwas mit dem COLDER - Modell und dem Druck der eingegebenen Luft.Das Kaltluft-Volumen ist im allgemeinen 40% - 60%
des eingegebenen Luftvolumens. Das Abfallen und Ansteigen der Temperatur der ausströmenden Luft unter Berücksichtigung der Temperatur der einströmenden Luft in das Gerät kann wie folgt vorbestimmt werden: Als Basisregel ist vorgegeben, daß der Abfall und Anstieg der Temperatur der ausströmenden Luft proportional zu der absoluten Temperatur der einströmenden Luft steht. Eine Celsius - Temperatur kann in eine absolute Temperatur ( K ) umgewandelt werden, indem zu der Celsius - Temperatur die Zahl 273 dazugezählt wird, d.h. 0°C = 273 K oder 21°C = 294 K. Die folgende Tabelle ist basierend auf einer einströmenden Lufttemperatur von 294 K.Wenn die absolute Temperatur der einströmenden Luft doppelt ist, sind die Resultate von Abfall / Anstieg der Temperatur der ausströmenden Luft ebenfalls verdoppelt.Z.B. der vorbestimmte Temperaturabfall wird nachfolgend gezeigt, wenn das Volumen der ausströmenden Kaltluft 30 % ist bei 7 bar Luftdruck und einer eingesetzten Lufttemperatur von 30 °C. |

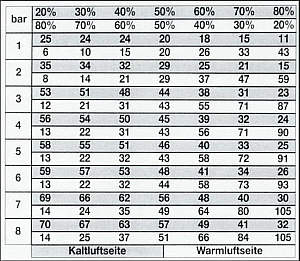

| Kälte - Funktion bei 21°C |
 |
| Laut vorheriger Tabelle kann die Zahl 66 ereicht werden, bei einem Luftdruck von 7 bar und ausströmendem Kaltluft - Volumen von 30 %. Der Quotient der absoluten Temperatur der einströmenden Luft ist: |
| (30 + 273) : (21 + 273) = 303 : 294 = 1,036 |
| Der Quotient, welcher den Abfall in der Tabelle ausweist, ist multipliziert = 66 x 1,036 = 68,4°C. Dieser Quotient kann auch verwandelt werden, wenn die Temperatur der einströmenden Luft unter 21°C liegt, z.B. die Temperatur der einströmenden Luft 0°C ist.Der Temperaturabfall in diesem Falle wird wie folgt sein: |
| (0 + 273) : (21 + 273) = 273 : 294 = 0,929 |
| Der Temperaturanstieg ist bei Temperaturen der einströmenden Luft von mehr als 21°C höher und ist niedriger bei weniger als 21°C. Rückstaus der ausströmenden Luft beeinflussen die Funktion.Wenn der Druck der einströmenden Luft höher ist als der Druck gemäß obiger Tabelle,wird der Joule - Thomson - Effekt manchmal das Ergebnis dieser Berechnung verändert. |
