  Übersicht


MultiDüsen Baureihe SW744025-205

 Düsenring offen, mit einreihiger
WinkelstrahlDüsen
AußenKranz Bestückung
und 360° voll deckendem Luftstrahl



 Anzahl
                  DüsenTyp                    Öffnung            Art.Nr.            EUR/Stck.
 6 Düsen    Zink WinkelstrahlDüsen   26 mm  SW744025   518,-
 12 Düsen   Zink WinkelstrahlDüsen  125 mm  SW744105   728,-
 23 Düsen   Zink WinkelstrahlDüsen  205 mm  SW744205   1.099,-






Technische Daten  siehe unten


  • 360° voll deckender Luftstrahl
  • Flexible Eingabe und Entnahme des Materials während der laufenden Produktion
  • Niedriger Lärmpegel und Energieverbrauch
  • Erfüllt OSHA - Sicherheitsvorschriften
Düsenringe mit nur einem Außenkranz aus Flachstrahldüsen ergeben den absolut niedrigsten Lärmpegel und Luftverbrauch.Diese Lösung eignet sich für Applikationen, bei denen hohe Blaskraft nicht der entscheidende Faktor ist.Beim Sauberblasen von Oberflächen, die mit leichterem Staub oder kleineren Flüssigkeitsmengen bedeckt sind, paßt diese Serie ausgezeichnet.Die Blaskraft dieser Düsenringe ist aber auch bei Einsätzen wie Trocknen und Reinigen von Kabeln, Rohren, Schläuchen und Profilen ausreichend, wenn diese nicht mit allzu hoher Geschwindigkeit durch die Luftstrahlen geführt werden. Die Konstruktion mit zusätzlichen Düsen um die Öffnung des Düsenringes bewirkt, dass man einen 360° vollständig deckenden Luftstrom erhält, der das Material, das durch den Luftstrom läuft, effektiv abbläst. Die Serie besteht aus drei Düsenring Größen.Die Öffnung erlaubt eine flexible Eingabe und Entnahme von Material vom Durchmesser 5 bis 205 mm. Wenn die Öffnung des Düsenringes nicht benutzt werden muss, kann Material bis zu 270 mm durchgeführt werden und vom Luftstrom gedeckt werden. Sämtliche Düsenringe sind mit Befestigungsösen ausgestattet, die eine einfache und sichere Montage ermöglichen.



Technische Daten :


 Düsenring offen :

Baureihe SW744-025
 Material:
Düsen aus Zink
Ring aus Aluminium
 max. Temp.:
-20°C bis +70°C
 max. Druck:
1,0 MPa (143 psi)
 Blaskraft:
Ring mit 6 Düsen          16 N
Ring mit 12 Düsen        32 N
Ring mit 23 Düsen        61 N
 Strahlausbreitung :
mit 6 Düsen        5 bis 25 mmØ , durchgeführt bis 55 mmØ
mit 12 Düsen      25 bis 105 mmØ , durchgeführt bis 140 mmØ
mit 23 Düsen      100 bis 205 mmØ , durchgeführt bis 270 mmØ
 Lärmpegel:
mit 6 Düsen         88 dB(A)
mit 12 Düsen        92 dB(A)
mit 23 Düsen        98 dB(A)
 Luftverbrauch:
mit 6 Düsen          110 Nm³/h
mit 12 Düsen        234 Nm³/h
mit 20 Düsen        447 Nm³/h
 Luft-Anschluß:
mit 6 Düsen          G 1/2"
mit 12 Düsen        G 3/4"
mit 23 Düsen        2 x G 3/4"

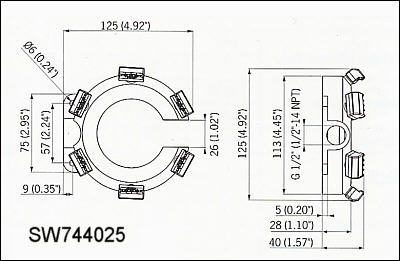

 Abmessungen
 Ring mit 6 Düsen:

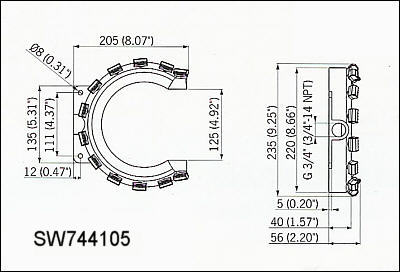

 Abmessungen
 Ring mit 12 Düsen:

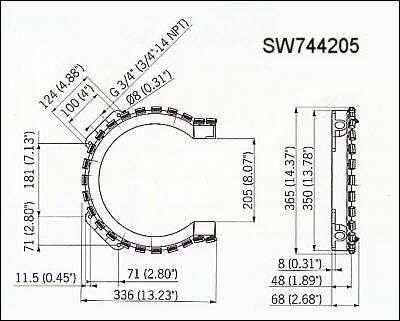

 Abmessungen
 Ring mit 23 Düsen:
 Gewicht:
mit 6 Düsen            350 g
mit 12 Düsen        1650 g
mit 23 Düsen        1940 g
 Düsen- Bestückung:
Zink WinkelstrahlDüsen SW719334
 Ersetzt offenes Rohr:
mit 6 Düsen          10 mm
mit 12 Düsen        16 mm
mit 23 Düsen        21 mm
