ABMESSUNGEN Doppelnippel SF22
aus Messing

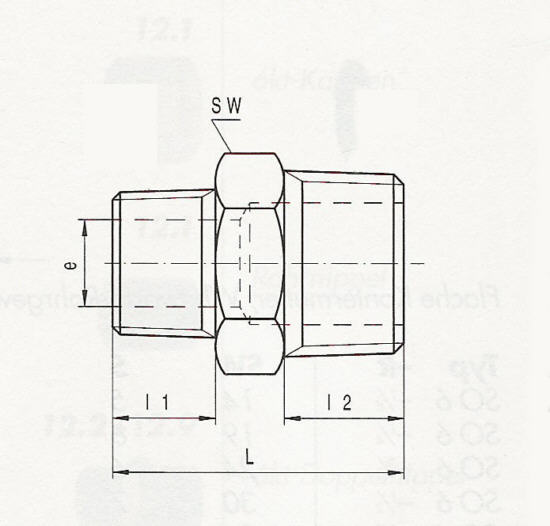

Abmessungen Doppelnippel SF.MS22

Artikel

L

 l1 l2 e SW
SF.MS22 - R 1/8" - 1/8 NPT 23 8 10 6 12
SF.MS22 - R 1/8" - 1/4 NPT 28 8 14 6 14
SF.MS22 - R 1/4" - 1/8 NPT 28 12 10 6 14
SF.MS22 - R 1/4" - 1/4 NPT 32 12 14 8 14
SF.MS22 - R 1/4" - 3/8 NPT 34 12 15 8 17
SF.MS22 - R 3/8" - 1/4 NPT 33 12 14 8 17
SF.MS22 - R 3/8" - 3/8 NPT 34 12 15 10 17
SF.MS22 - R 3/8" - 1/2 NPT 39 12 19 10 22
SF.MS22 - R 1/2" - 3/8 NPT 37 14 15 10 22
SF.MS22 - R 1/2" - 1/2 NPT 41 14 19 14 22
SF.MS22 - R 1/2" - 3/4 NPT 43 14 20 14 27
SF.MS22 - R 3/4" - 1/2 NPT 44 16 19 14 27
SF.MS22 - R 3/4" - 3/4 NPT 45 16 20 18 27
SF.MS22 - R 3/4" -    1 NPT 49 16 22 18 36
SF.MS22 - R    1" - 3/4 NPT 51 20 20 18 36
SF.MS22 - R    1" -    1 NPT 49 16 22 18 36
SF.MS22 - R 1 1/4" - 1 NPT 57 22 22 24 46
       SF.MS22 - R 1 1/4" - 1 1/4 NPT 57 22 22 28 46
       SF.MS22 - R 1 1/2" - 1 1/2 NPT 63 22 26 34 50
SF.MS22 - R    2" -    2 NPT 57 22 22 28 46
