Gerade-Einschraub-Anschweiß-Rohrverschraubung J2B250G
PN 250 DN 3 bis DN 40
Anschluß-Gewinde zöllig

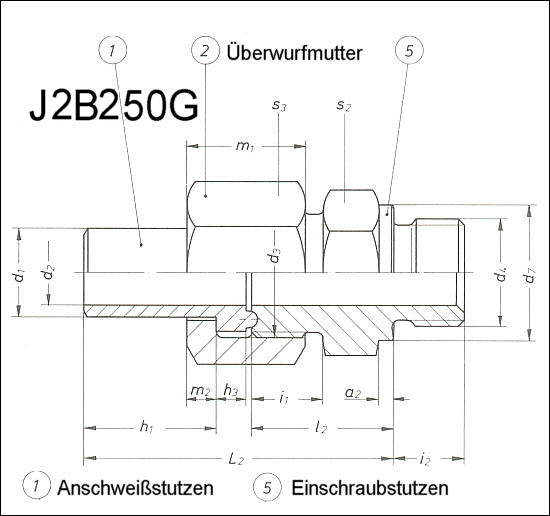

Abmessungen Einschraub-Anschweiß-Rohrverschraubung J2B250G PN250 DN3 bis DN40


DN	d1	*Baureihe*	d2	d3	d4	d7	L2	l2	h1	h3	m1	m2	i1	i2	a2	s2	s3
3	6	J2B250G	3	M 14x1.5	G 1/4A	18	46	21	19.5	4	18	4	12	12	2	19	19
4	8		4	M 16x1.5	G 1/4A	18	46	21	19.5	4	18	4	12	12	2	19	22
6	10		6	M 18x1.5	G 3/8A	22	48	23	19.5	4	18	4	12	12	2.5	22	22
8	12		8	M 20x1.5	G 3/8A	22	50	23	21.5	4	18	4	12	12	2.5	22	24
10	13.5		10	M 22x1.5	G 1/2A	26	58	27	24.5	5	22	5	14	14	3	27	27
12	17		12	M 24x1.5	G 1/2A	26	59	28	25	5	22	5	14	14	3	27	30
16	21		16	M 30x2	G 3/4A	32	68	32	29	6	25	6	16	16	3	32	36
20	27		20	M 36x2	G 1A	39	77	36	33	7	29	7	18	18	3	41	46
25	34		25	M 45x2	G 1 1/4A	49	85	41	36	7	31	7	20	20	3	50	55
32	42		34	M 52x2	G 1 1/2A	55	93	44	41	8	35	8	22	22	3	55	60
40	50		39	M 64x2	G 1 3/4A	62	102	47	42.5	10	42	10	24	24	3.5	65	75

EINZELTEILE:

Anschweißstutzen J2B250G - ( DN ) - 01 - ( Werkst. )

Überwurfmutter J2B250G - ( DN ) - 02 - ( Werkst. )

Anschweiß-Gewindestutzen J2B250G - ( DN ) - 05 - ( Werkst. )
