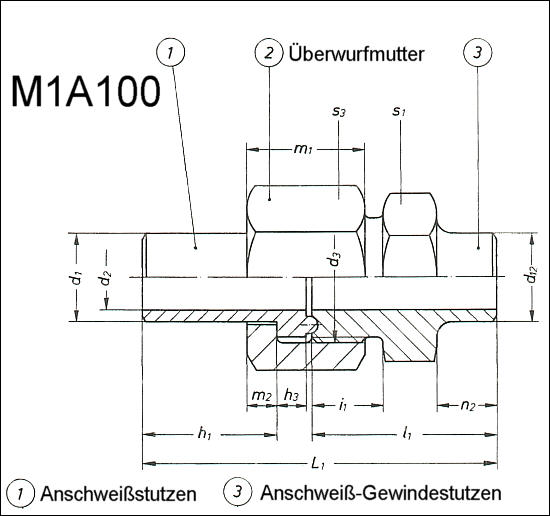

Gerade-Anschweiß-Rohrverschraubung PN 100 DN 4 bis DN 50
mit beidseitigem Schweißanschluß

DN d1

Baureihe

d2

 d3 d12 L1 l1 h1 h3 m1 m2 n2 i1 s1 s3
4 6 M1A100 3.5 M14x1.5 6 46 25 16.5 3 14 3 9 10 14 17
6 8   5 M16x1.5 8 49 26 17.5 4 16 4 10 10 17 19
8 10   7 M18x1.5 10 54 29 19.5 4 18 4 10 12 19 22
10 12   8.5 M20x1.5 12 57 30 21.5 4 18 4 10 12 22 24
12 15   11 M22x1.5 15 60 31 22.5 5 20 5 10 12 24 27
16 18   14 M26x1.5 18 63 32 24.5 5 20 5 10 12 27 32
20 22   18 M30x1.5 22 72 38 26.5 6 23 6 12 14 32 36
25 28   23 M36x2 28 80 43 29.5 6 25 6 12 16 41 41
32 35   30 M45x2 35 86 46 31.5 7 27 7 14 16 46 50
40a 42   36 M52x2 42 95 52 34.5 7 29 7 16 18 55 60
40 44   38 M56x2 44 96 53 34.5 7 29 7 16 18 60 65
50 57   49 M68x2 57 106 58 38.5 8 33 8 18 20 70 75
EINZELTEILE:

 Anschweißstutzen M1A100 - ( DN ? ) - 01 - ( Werkst. ? )

 Überwurfmutter M1A100 - ( DN ? ) - 02 - ( Werkst. ? )

 Anschweiß-Gewindestutzen M1A100 - ( DN ? ) - 03 - ( Werkst. ? )
