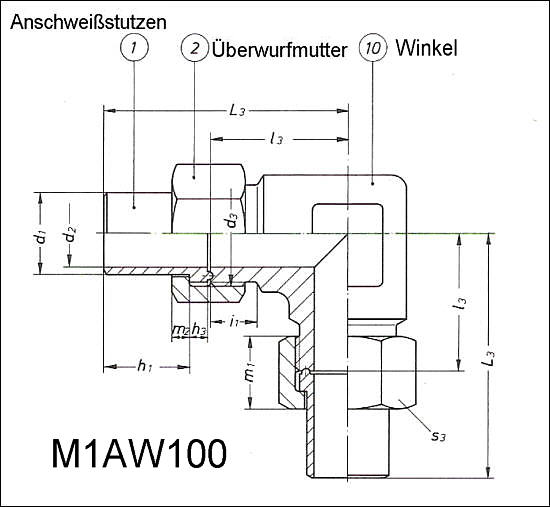

Winkel-Anschweiß-Rohrverschraubung PN 100 DN 4 bis DN 50
mit beidseitigem Schweißanschluß

DN d1

Baureihe

d2

 d3 L3 l3 h1 h3 m1 m2 i1 s3
4 6 M1AW100 3.5 M14x1.5 42 21 16,5 3 14 3 10 17
6 8   5 M16x1.5 50 27 17.5 4 16 4 10 19
8 10   7 M18x1.5 52 27 19.5 4 18 4 12 22
10 12   8.5 M20x1.5 57 30 21.5 4 18 4 12 24
12 15   11 M22x1.5 60 31 22.5 5 20 5 12 27
16 18   14 M26x1.5 64 33 24.5 5 20 5 12 32
20 22   18 M30x1.5 68 35 26.5 6 23 6 14 36
25 28   23 M36x2 84 47 29.5 6 25 6 16 41
32 35   30 M45x2 94 54 31.5 7 27 7 16 50
40a 42   36 M52x2 105 62 34.5 7 29 7 18 60
40 44   38 M56x2 111 68 34.5 7 29 7 18 65
50 57   49 M68x2 128 80 38.5 8 33 8 20 75
EINZELTEILE:

 Anschweißstutzen M1AW100 - ( DN ? ) - 01 - ( Werkst. ? )

 Überwurfmutter M1AW100 - ( DN ? ) - 02 - ( Werkst. ? )

   Winkel M1A100 - ( DN ? ) - 03 - ( Werkst. ? )
