Gerade-Einschraub-Anschweiß-Rohrverschraubung PN 100 DN 4 bis DN 50
mit zölligem AnschlußGewinde

DN d1

Baureihe

d2

 d3 d4 d7 L2 l2 h1 h3 m1 m2 i1 i2 a2 s2 s3
4 6 M1B100G 3.5 M 14x1.5   G 1/8A 14 39 18 16.5 3 14 3 10 8 1.5 14 17
6 8   5 M 16x1.5 G 1/4A 18 41 18 17.5 4 16 4 10 12 2 19 19
8 10   7 M 18x1.5 G 1/4A 18 46 21 19.5 4 18 4 12 12 2 19 22
10 12   8.5 M 20x1.5 G 3/8A 22 49 22 21.5 4 18 4 12 12 2.5 22 24
12 15   11 M 22x1.5 G 1/2A 26 54 25 22.5 5 20 5 12 14 3 27 27
16 18   14 M 26x1.5 G 1/2A 26 56 25 24.5 5 20 5 12 14 3 27 32
20 22   18 M 30x1.5   G 3/4A 32 63 29 26.5 6 23 6 14 16 3 32 36
25 28   23 M 36x2 G 1A 39 71 34 29.5 6 25 6 16 18 3 41 41
32 35   30 M 45x2  G 1 1/4A 49 76 36 31.5 7 27 7 16 20 3 50 50
40a 42   36 M 52x2  G 1 1/2A 55 82 39 34.5 7 29 7 18 22 3 55 60
40 44   38 M 56x2  G 1 1/2A 55 83 40 34.5 7 29 7 18 22 3 60 65
50 57   49 M 68x2 G 2A 68 92 44 38.5 8 33 8 20 24 3.5 70 75
EINZELTEILE:

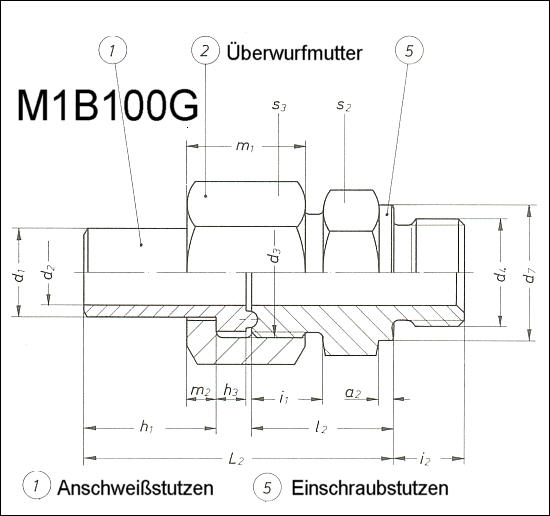

 Anschweißstutzen M1B100G - ( DN ? ) - 01 - ( Werkst. ? )

 Überwurfmutter M1B100G - ( DN ? ) - 02 - ( Werkst. ? )

 Einschraubstutzen M1B100G - ( DN ? ) - 05 - ( Werkst. ? )
