weiter-15.gif  l  RohrVerschraubungen PN 100  Baureihen M1 / SD1  014 Baureihe M1B100NPT  Maßblatt  l
  zurück

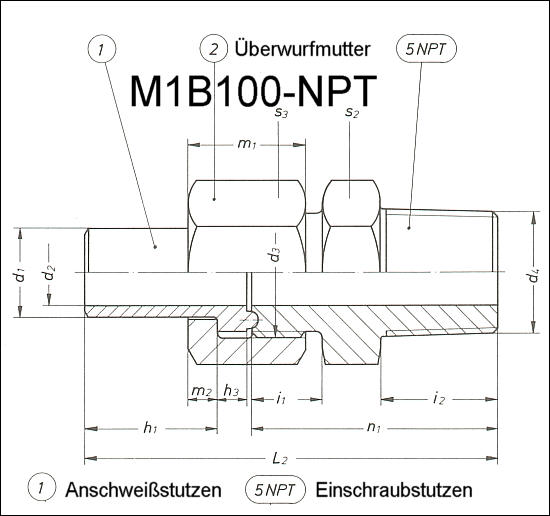

Gerade-Einschraub-Anschweiß-Rohrverschraubung PN 100 DN 4 bis DN 50
mit NPT AnschlußGewinde

DN d1

Baureihe

d2

 d3 d4 L2 h1 h3 m1 m2 n1 i1 i2 s2 s3
4 6 M1B100NPT 3.5 M14x1.5   1/8 NPT 47 16.5 3 14 3 26 10 10 14 17
6 8   5 M16x1.5   1/4 NPT 55 17.5 4 16 4 32 10 15 19 19
8 10   7 M18x1.5   1/4 NPT 59 19.5 4 18 4 34 12 15 19 22
10 12   8.5 M20x1.5   3/8 NPT 62 21.5 4 18 4 35 12 15 22 24
12 15   11 M22x1.5   1/2 NPT 71 22.5 5 20 5 42 12 20 27 27
16 18   14 M26x1.5   1/2 NPT 73 24.5 5 20 5 42 12 20 27 32
20 22   18 M30x1.5   3/4 NPT 80 26.5 6 23 6 46 14 20 32 36
25 28   23 M36x2   1 NPT 93 29.5 6 25 6 56 16 25 41 41
32 35   30 M45x2 1 1/4 NPT 98 31.5 7 27 7 58 16 25.5 50 50
40a 42   36 M52x2 1 1/2 NPT 105 34.5 7 29 7 62 18 26 55 60
40 44   38 M56x2 1 1/2 NPT 106 34.5 7 29 7 63 18 26 60 65
50 57   49 M68x2   2 NPT 115 38.5 8 33 8 67 20 27 70 75
EINZELTEILE:

 Anschweißstutzen M1B100NPT - ( DN ? ) - 01 - ( Werkst. ? )

 Überwurfmutter M1B100NPT - ( DN ? ) - 02 - ( Werkst. ? )

 Einschraubstutzen M1B100NPT - ( DN ? ) - 05 - ( Werkst. ? )
