Technische Daten siehe unten
vergrößerte Ausladung auf 300 mm |
Kniehebel HandhebelPresse mit max. 32 kN Druckkraft, Höhenverstellung PressenKopf serienmäßig normale oder vergrößerte Ausladung bzw. ArbeitsHöhe PrismenStößel ( spielfrei einstellbar, max. VerdrehFestigkeit ) Leichtes Ein - / Ausspannen des WrkzeugZapfen am PressenKopf von vorne
|
Artikel-Nr. |
Spezifikation |
EUR / Stck. |
|
HKPV-32kN
32 kN Druckkraft
2.024,- |
|
|
|
HKPV-32kN-300
mit vergrößerter Ausladung auf 300mm
2.426,- |
|
|
|
HKPV-32kN-100
mit verlängerter ArbeitsHöhe um 100mm
2.196,- |
|
|
|
|
Zubehör / Optionen |
|
EUR / Stck. |
|
Präzisionsfeineinstellung ( Größe 2 ) 367,- |
|
|
|
Präzision-Tiefeneinstelladapter,
Zapfen Ø15mm, Aufnahme Ø10mm 492,- |
|
|
|
Präzision-Tiefeneinstelladapter,
Zapfen Ø15mm, Aufnahme Ø15mm 494,- |
|
|
|
Rückhubsperre nur mit Wellenverlängerung 348,- |
|
|
|
Ergonomischer Handgriff 151,- |
|
|
|
Zentrierplatte( Größe 2 ) 172,- |
|
|
|
mechanischer Hubzähler 167,- |
|
|
|
|
|
|
|
|
|
Stabile und ausgefeilte Kleinpressenserie. Die Einbauhöhe wird schnell und einfach verstellt. Eine kräftige Klemmung sichert die genaue Position des Pressenkopfes. Die sehr präzise, spielfrei einstellbare Prismenführung am Pressstößel ermöglicht genaues Arbeiten auch mit Werkzeugen ohne Führung. Das abnehmbare Klemmstück ermöglicht ein leichtes Einspannen des WerkzeugZapfens am PressenKopf von vorne. Mit dem Klemmstück wird eine große Haltekraft erreicht, ohne den Einspannzapfen zu beschädigen.
Die Höhenverstellung des Führungsteiles (Pressenkopf), erfolgt über eine Feingewindespindel mittels einer massiven Handkurbel schnell und einfach.Die Höhenpositionierung, für Werkzeuge mit verschiedenen Einbaumaßen, ist durch eine Messeinrichtung präzise einstellbar. Die Führung des Presskopfes bei der Verstellung übernimmt eine Flachführung (ISO-Passung H7 / f7).
Die Klemmung erfolgt mit mehreren Sechskantschrauben durch den kompletten Pressenhohlkörper, wodurch sich die Stabilität der kompletten Presseinheit nochmals erhöht. Große Tischaufspannfläche mit T-Nuten. Der um 360º verstellbare Handhebel ermöglicht zu jedem Arbeitsablauf die günstigste Hebelstellung.
Die Kraftübertragung erfolgt über eine Kniehebel-Übersetzung.Die Presse findet Ihren Einsatz dort, wo während des Arbeitsvorganges ein exponenzial ansteigender Druck und der maximale Druck erst bei gestrecktem Kniehebel ( ca. 0,5 - 1 mm über dem unteren Totpunkt UT ),
d.h. bei Widerstand exponenzial ansteigend kurz vor ( ca. 0,5 - 1 mm ) Hubende erreicht wird, siehe
Druckkraft Diagramm.
Die Druckkraft läßt sich durch einfaches Umstecken des Lagerbolzen am Kniehebel von 24 kN auf 32 kN erhöhen.Dadurch verkürzt sich der Hub auf ca. 25 mm.
Technische Daten:
KniehebelPressen Baureihe : |
HKPV-32kN |
Druckkraft: umstellbar |
24 kN ( 2,4 t ) bzw. 32 kN ( 3,2 t ) |
Hub: umstellbar |
bei 24 kN: 58 mm bei 32 kN: 25 mm |
Ausladung: |
normal: 160 mm vergr.Ausldg.: 300 mm |
Verstellbare Arbeitshöhe: |
normal: 100 bis 325 mm verl.Arb.Höhe: 145 bis 425 mm |
Prismenbohrung: |
Ø 15 H7 |
Prismenstößel: |
48 mm |
Prismenführung: |
270 mm |
Tischfläche: |
300 mm x 230 mm |
Grundfläche: |
normal: 420 mm x 300 mm vergr.Ausldg.: 600 mm x 300 mm |
Höhe des Ständers: |
normal: 590 mm verl.Arb.Höhe: 690 mm |
Nutbreite DIN650: |
2 x 10 mm nebenmittig |
Gewicht: |
normal: 79 kg verl.Arb.Höhe: 89kg vergr.Ausldg.: 131kg |
Kraftübertragung: |
Kniehebelübersetzung |

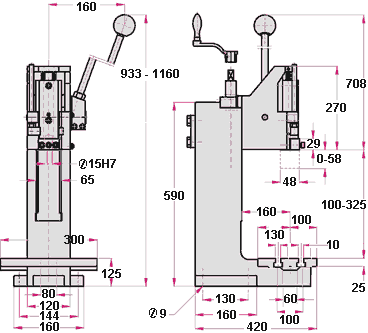

Maße in mm ( normale Ausführung ) :
bei verlängerter ArbeitsHöhe: abhängige Längenmaße plus 100 mm |
|
Dokumentation: |
Betriebsanleitung / Ersatzteile / Zeichnungen |

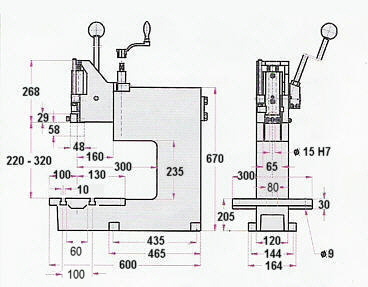

Maße in mm ( bei vergrößerter Ausladung auf 300mm ) : |
|
Handhebel-Kräfte: |
umstellbar Hub 58mm : bei 8kN Druckkraft 14kg bei 16kN Druckkraft 28kg bei 24kN Druckkraft 42kg |
umstellbar Hub 25mm : bei 16kN Druckkraft 20kg bei 20kN Druckkraft 26kg bei 32kN Druckkraft 42kg |
|
Max.Aufbiegung der Presse : |
umstellbar Hub 58mm : bei 8kN Druckkraft 0,15mm bei 16kN Druckkraft 0,30mm bei 24kN Druckkraft 0,45mm |
umstellbar Hub 25mm : bei 16kN Druckkraft 0,30mm bei 20kN Druckkraft 0,40mm bei 32kN Druckkraft 0,55mm |
|
Max.Aufbiegung der Presse b.vergr.Ausladung auf 300 mm : |
umstellbar Hub 58mm : bei 8kN Druckkraft 0,18mm bei 16kN Druckkraft 0,30mm bei 24kN Druckkraft 0,50mm |
umstellbar Hub 25mm : bei 16kN Druckkraft 0,30mm bei 20kN Druckkraft 0,45mm bei 32kN Druckkraft 0,70mm |
|
Befestigungsschrauben des Führungsteiles: |
Gewinde 3 x M14 Anzugs-Moment 120Nm |
Abmessungen: |
Download CAD |
|
