+++ KniehebelPressen Baureihe HKPV-14kN mit max. 14 kN Druckkraft und PrismenStößel

Stabile und ausgefeilte Kleinpressenserie.
Die Einbauhöhe wird schnell und einfach verstellt.Eine kräftige Klemmung sichert die genaue Position des Pressenkopfes. Die sehr präzise, spielfrei einstellbare Prismenführung am Pressstößel ermöglicht genaues Arbeiten auch mit Werkzeugen ohne Führung. Das abnehmbare Klemmstück ermöglicht ein leichtes Einspannen des WerkzeugZapfens am PressenKopf von vorne. Mit dem Klemmstück wird eine große Haltekraft erreicht, ohne den Einspannzapfen zu beschädigen. Die Höhenverstellung des Führungsteiles (Pressenkopf), erfolgt über eine Feingewindespindel mittels einer massiven Handkurbel schnell und einfach.Die Höhenpositionierung, für Werkzeuge mit verschiedenen Einbaumaßen, ist durch eine Messeinrichtung präzise einstellbar. Die Führung des Presskopfes bei der Verstellung übernimmt eine Flachführung (ISO-Passung H7 / f7). Die Klemmung erfolgt mit mehreren Sechskantschrauben durch den kompletten Pressenhohlkörper, wodurch sich die Stabilität der kompletten Presseinheit nochmals erhöht.Große Tischaufspannfläche mit T-Nuten. Der um 360º verstellbare Handhebel ermöglicht zu jedem Arbeitsablauf die günstigste Hebelstellung.

Die Kraftübertragung erfolgt über eine Kniehebel-Übersetzung. Sie findet Ihren Einsatz dort, wo während des Arbeitsvorganges bei Widerstand ein exponenzial ansteigender Druck und der maximale Druck erst bei gestrecktem Kniehebel (ca. 0,5 - 1 mm über dem unteren Totpunkt UT ), d.h.kurz vor Hubende, erreicht werden soll.
Siehe

Druckkraft Diagramm.

Technische Daten:

KniehebelPressen Baureihe :	HKPV-14kN
Druckkraft:	14 kN ( 1,4 t )
Hub:	40 mm
Ausladung:	normal: 90 mm vergrößerte Ausladung: 200 mm
Verstellbare Arbeitshöhe:	normal: 70 bis 195 mm verlängerte ArbeitsHöhe: 115 bis 295 mm vergrößerte Ausladung: 130 bis 187 mm
Prismenstößel:	33 mm
Prismenbohrung:	Ø 10 H7
Prismenführung:	172 mm
Tischfläche:	normal: 180 mm x 110 mm vergrößerte Ausladung: 200 mm x 190 mm
Nutbreite DIN650:	1 x 10 mm
Höhe des Ständers:	normal: 345 mm verlängerte ArbeitsHöhe: 445 mm vergrößerte Ausladung.: 360 mm
Grundfläche:	normal: 230 mm x 180 mm vergrößerte Ausldung: 380 mm x 200 mm
Gewicht:	normal: 19,5 kg verlängerte ArbeitsHöhe: 29kg vergrößerte Ausladung: 34kg
Kraftübertragung:	Kniehebelübersetzung

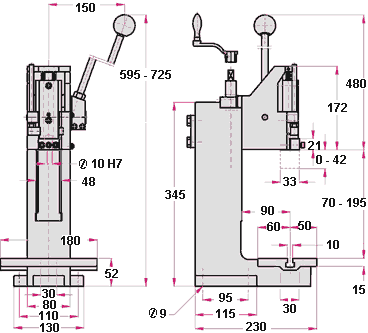

Maße in mm ( normale Ausführung ) : bei verlängerter ArbeitsHöhe: abhängige Längenmaße plus 100 mm
Dokumentation:	Betriebsanleitung / Ersatzteile / Zeichnungen

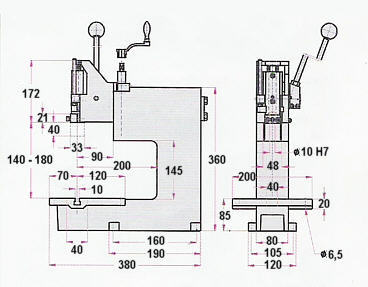

Maße in mm ( bei vergrößerter Ausladung auf 200mm ) :
Handhebel-Kräfte:	bei 5kN Druckkraft 12kg bei 10kN Druckkraft 21kg bei 14kN Druckkraft 32kg
Max.Aufbiegung der Presse :	bei 5kN Druckkraft 0,10mm bei 10kN Druckkraft 0,22mm bei 14kN Druckkraft 0,30mm
Max.Aufbiegung der Presse bei vergrößerter Ausladung auf 200 mm :	bei 5kN Druckkraft 0,30mm bei 10kN Druckkraft 0,60mm bei 14kN Druckkraft 0,90mm
Befestigungsschrauben des Führungsteiles:	Gewinde 2 x M10 Anzugs-Moment 60Nm
Abmessungen:	Maßblatt Download CAD
