Standard Farbe beigeweiß
Technische Daten siehe unten
|
Zahnstangen HandhebelPresse Baureihe HZP mit 2.5 kN Druckkraft, PrismenStößel ( verdrehsicher ), 100 mm Hub, serienmäßig Gewindespindel ArbeitsHöhenverstellung wahlweise normaler oder vergrößerter Ausladung oder ArbeitsHöhe
|
Artikel-Nr. |
Spezifikation |
EUR / Stck. |
|
HZP-2.5kN-90
2,5 kN Druckkraft
1.118,- |
|
|
|
HZP-2.5kN-305
verlängerter ArbeitsHöhe um 100 mm
1.282,- |
|
|
|
HZP-2.5kN-200
vergrößerter Ausladung auf 200 mm
1.339,- |
|
|
|
|
Zubehör / Optionen |
|
EUR / Stck. |
|
Präzision-Tiefeneinstelladapter,
Zapfen Ø10mm, Aufnahme Ø10mm 492,- |
|
|
|
Präzision-Tiefeneinstelladapter,
Zapfen Ø10mm, Aufnahme Ø15mm 512,- |
|
|
|
Rückhubsperre nur mit Wellenverlängerung 305,- |
|
|
|
Ergonomischer Handgriff 116,- |
|
|
|
Zentrierplatte( Größe 1 ) 117,- |
|
|
|
|
|
|
|
|
|
Stabile und ausgefeilte Kleinpressenserie.
Prismenstößelführung mit verstellbarem Tiefenanschlag.Die Führung des Pressenkopfes übernimmt eine H7 gefertigte Flachführung.Die Einbauhöhe wird schnell und einfach verstellt.Eine kräftige Klemmung sichert die genaue Position des Pressenkopfes.Die sehr präzise, spielfrei einstellbare Prismenführung am Pressstößel ermöglicht genaues Arbeiten auch mit Werkzeugen ohne Führung.
Das abnehmbare Klemmstück ermöglicht das Einspannen des Zapfens von vorne.Mit dem Klemmstück wird eine große Haltekraft erreicht, ohne den Einspannzapfen zu beschädigen.
Die Höhenverstellung des Führungsteiles (Pressenkopf), erfolgt über eine Feingewindespindel mittels einer massiven Handkurbel schnell und einfach.Die Höhenpositionierung, für Werkzeuge mit verschiedenen Einbaumaßen, ist durch eine Messeinrichtung präzise einstellbar.Die Führung des Presskopfes bei der Verstellung übernimmt eine Flachführung (ISO-Passung H7 / f7).
Die Klemmung erfolgt mit mehreren Sechskantschrauben durch den kompletten Pressenhohlkörper.
Große Tischaufspannfläche mit T-Nut und zentrischer TischÖffnung.
Die Kraftübertragung erfolgt über eine Zahnstangenkonstruktion.Sie findet Ihren Einsatz dort,wo während des gesamten Arbeitsvorganges ein konstanter Druck benötigt wird.
Weitere Vorteile dieser Presse sind zusammenfassend die Verdrehsicherheit des PressenStößels,eine exakte Hubregulierung durch Anschlagsschraube sowie die Einstellbarkeit des Bedienhebels in jeder gewünschten Position.Der Handhebel ist bedienungsfreundlich angeordnet und wird mittels einer Feder rückgeführt.Die Feder ist auf der Rückseite von außen zugänglich und leicht austauschbar.Durch einfaches Lösen der Spannschrauben ist die Arbeitshöhe durch Kurbel verstellbar.
Die Spindel ist gehärtet und geschliffen,was eine unbegrenzte Lebensdauer bedeutet.Eine lange Spindelführung sorgt für optimale Druckleistung.Für exakt passende Nutensteine hat die Presse eine T-Nute nach DIN650 mittig gefräst.
Technische Daten:
ZahnstangenPressen : |
Baureihe HZP |
Druckkraft: |
2.5 kN ( 250 kp ) |
Hub: |
100 mm |
Hub Winkel: |
ca. 300° |
Ausladung: |
normal: 90 mm vergrößerte Ausladung: 200 mm |
Verstellbare Arbeitshöhe: |
normal: 70 bis 205 mm verlängerte ArbeitsHöhe: 115 bis 305 mm vergrößerte Ausladung: 140 mm bis 180 mm |
Prismenstößel: |
48 mm |
Prismen StößelAufnahme für Werkzeuge: |
durch abnehmbares KlemmStück von vorne für Zapfen Ø 10 H7 |
Prismenführung: |
normal: 160 mm vergrößerte Ausladung: 155 mm |
Tischfläche: |
normal: 180 mm x 110 mm vergrößerte Ausladung 200 mm x 190 mm |
Nutbreite DIN650: |
1 x 10 mm |
Grundfläche: |
130 mm x 230 mm vergrößerte Ausladung: 120 mm x 380 mm |
Höhe des Ständers: |
normal: 345 mm verlängerte ArbeitsHöhe: 445 mm vergrößerte Ausladung: 360 mm |

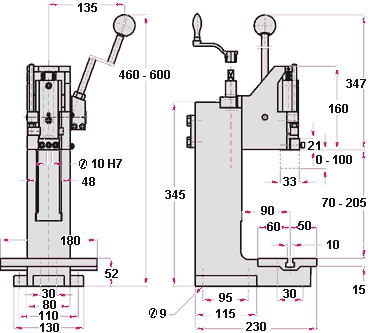

Maße in mm normale Ausführung:
Maße in mm verlängerter ArbeitsHöhe abhängige Längenmaße plus 100 mm: |
|
Abmessungen: |
normale Ausführung Download CAD verlängerte ArbeitsHöhe Download CAD vergrößerte Ausladung Download CAD |

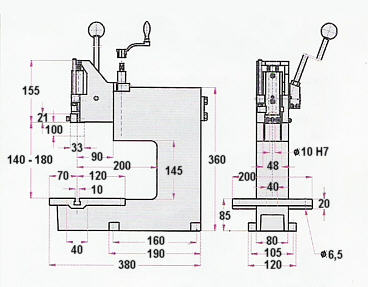

Maße in mm vergrößerte Ausladung auf 200 mm: |
|
Dokumentation: |
Betriebsanleitung / Ersatzteile / Zeichnungen |
Kraftübertragung: |
Zahnstange mit Federrückstellung |
Gewicht: |
normal: 19 kg verlängerte ArbeitsHöhe: 23 kg vergrößerte Ausladung: 19 kg |
|
! Stand 2016 - alle Preise ohne MwSt. bzw. Vorsteuer-Ausgleich! Preisänderungen und Irrtümer vorbehalten ! |
|
