Technische Daten  siehe unten

Zahnstangen HandhebelPresse HZP-1.5kN
mit 1.5 kN Druckkraft
und RundStößel ( verdrehgesichert )
sowie verstellbare Arbeitshöhe

Anfrage / Bestellung
Stückzahl





 Artikel-Nr. Spezifikation              EUR / Stck.
 HZP-1.5kN                      1.5 kN Druckkraft                               342,-
 Zubehör / Optionen EUR / Stck.
 Präzision-Tiefeneinstelladapter,
Zapfen Ø10mm, Aufnahme Ø10mm                                         492,-
 Präzision-Tiefeneinstelladapter,
Zapfen Ø10mm, Aufnahme Ø15mm                                         512,-
 Rückhubsperre nur mit Wellenverlängerung                             305,-
 Ergonomischer Handgriff                                                           116,-
 Zentrierplatte( Größe 1 )                                                            117,-
Weiteres ZUBEHÖR
EXPORT

Stabile und einfache Kleinpressenserie.

Rundstößelführung mit verstellbarem Tiefenanschlag. Die Führung des Pressenkopfes übernimmt eine H7 gefertigte Flachführung. Die Einbauhöhe wird schnell und einfach verstellt. Eine kräftige Klemmung sichert die genaue Position des Pressenkopfes. Die Führung des Presskopfes bei der Verstellung übernimmt eine Flachführung (ISO-Passung H7 / f7). Die Klemmung erfolgt mit mehreren Sechskantschrauben durch den kompletten Pressenhohlkörper. Große Tischaufspannfläche mit T-Nut und zentrischer TischÖffnung.

Die Kraftübertragung erfolgt über eine Zahnstangenkonstruktion. Sie findet Ihren Einsatz dort,wo während des gesamten Arbeitsvorganges ein konstanter Druck benötigt wird.

Weitere Vorteile dieser Presse sind Rundstößel verdrehgesichert, eine exakte Hubregulierung durch Anschlagsschraube sowie die Einstellbarkeit des Bedienhebels in jeder gewünschten Position. Der Handhebel ist bedienungsfreundlich angeordnet und wird mittels einer Feder rückgeführt. Die Feder ist auf der Rückseite von außen zugänglich und leicht austauschbar. Durch einfaches Lösen der Spannschrauben ist die Arbeitshöhe verstellbar. Der Rundstößel ist gehärtet und geschliffen,was eine unbegrenzte Lebensdauer bedeutet. Eine lange Stößelführung sorgt für optimale Druckleistung. Für exakt passende Nutensteine hat die Presse eine T-Nute nach DIN650 mittig gefräst.


Technische Daten:


 ZahnstangenPresse :

HZP-1.5kN
 Druckkraft: 1.5 kN ( 150 kp )
 Hub:  54 mm
 Ausladung:  70 mm
 verstellbare Arbeitshöhe:   83 bis 178 mm
 Rundstößel:  Ø 25 mm
Stößelbohrung:  Ø 10 H7
 Stößelführung:  135 mm
 Tischfläche:  120 mm x 95 mm
 Grundfläche:  86 mm x 170 mm
 Höhe des Ständers:   260 mm
 Nutbreite DIN650:  10 mm

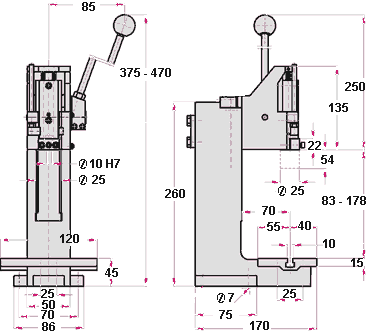

 Maße :
 Abmessungen:   Download CAD
 Kraftübertragung:  Zahnstange mit Federrückstellung
 Dokumentation:   Betriebsanleitung / Ersatzteile / Zeichnungen
 Gewicht:  7,5 kg
