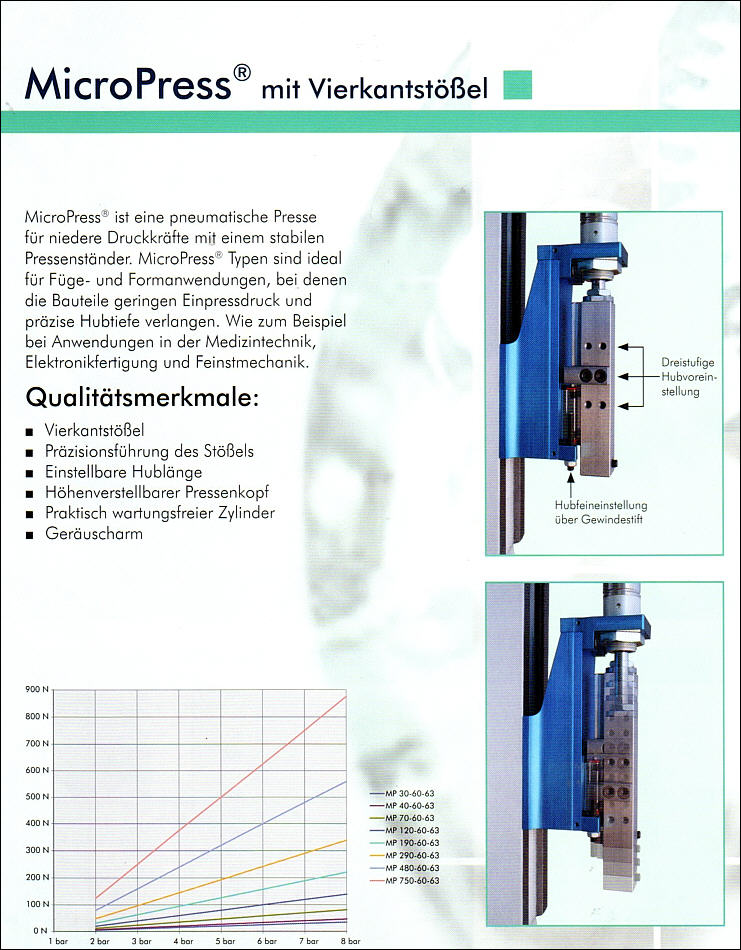

 MicroPress mit Vierkantstößel
Pneumatik TischPresse direktwirkend
mit 30 N bis 750 N Druckkraft
serienmäßig mit Hubfeineinstellung
Ausladung 63 mm, Hub max. 60 mm
ArbeitsHöhe 43 - 208 mm
Technische Daten  siehe unten  |
|
 Presse |
Spezifikation |
EUR / Stck. |
 |
| MP30-60-63
30 N Druckkraft
960,- |
|
 |
|
| MP40-60-63
40 N Druckkraft
967,- |
|
|
|
| MP75-60-63
70 N Druckkraft
973,- |
|
|
|
| MP120-60-63
120 N Druckkraft
979,- |
|
|
|
| MP190-60-63
190 N Druckkraft
985,- |
|
|
|
| MP290-60-63
290 N Druckkraft
990,- |
|
|
|
| MP480-60-63
480 N Druckkraft
997,- |
|
|
|
| MP750-60-63
750 N Druckkraft
1.163,- |
|
|
 |
|
Zubehör / Optionen |
|
EUR / Stck. |
|
|
|
|
| Zweihand-Sicherheits-Steuerung MMPS-1
2.489,- |
|
|
|
| dto. mit Endlage HaltezeitEinstellung MMPS-1T
2.904,- |
|
|
|
| dto. mit externer Ansteuerung MMPS-1-PST
4.187,- |
|
|
|
| dto. mit Kraft / Weg Überwachung MMPS-1-TPC
8.733,- |
|
|
|
| Steuerung mit Lichtvorhang bzw. Pneum. Schutztür auf Anfrage |
|
|
|
Steuerung DauerLauf mit Start u. Stop
sowie variabler Takteinstellung ( 1 - 3 Sekunden )
2.472,- |
|
|
|
| AbluftDrossel z. Regulierung d. ArbeitshubGeschwindigkeit 97,- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hinweis zur Einhaltung der gesetzlichen Sicherheitsbestimmungen :
Bei Arbeiten mit Fußauslösung darf die Öffnung zwischen Stempel und Matrize maximal 6 mm betragen.Dies ist mit einer Hubbegrenzung problemlos möglich.Beträgt der Pressenhub über 6 mm, sind speziell geschützte Werkzeuge zu verwenden oder die Bedienung der Pressen hat
über eine Zweihand-Sicherheits-Auslösung zu erfolgen.
Für die Sicherheit ist ausschließlich der Betreiber verantwortlich.
Technische Daten:
direktwirkende
PneumatikPressen :
|
Baureihe MicroPress MP60-63 |
TischPressen :
|
MP30-60-63 |
MP40-60-63 |
MP70-60-63 |
MP120-60-63 |
MP190-60-63 |
MP290-60-63 |
MP480-60-63 |
MP750-60-63 |
| Druckkraft: |
30 N |
40 N |
70 N |
120 N |
190 N |
290 N |
480 N |
750 N |
| Ausladung: ( A ) |
63 mm |
| max. Hub: |
60 mm |
| Luftverbrauch / 60 mm Hub: |
0,04 L |
0,06 L |
0,08 L |
0,16 L |
0,24 L |
0,38 L |
0,64 L |
1,00 L |
| LuftAnschluß: |
M5 |
M5 |
M5 |
M5 |
G 1/8" |
G 1/8" |
G 1/8" |
G 1/4" |
| Betriebsdruck: |
6 bar |
| Tischgröße: ( C x D ) |
100 mm x 65 mm |
| Nutbreite: |
10 mm (DIN650) |
| Tichbohrung (optional): |
12 H7 |
| Stößelfläche: ( F ) |
21 mm x 21 mm |
| Stößelbohrung: ( E ) |
10 H7 x 25 mm tief |
| Quergewinde im Stößel: |
M6 |
| verstellbare Arbeitshöhe: ( B ) |
43 - 208 mm |
| Ständerhöhe: ( K ) |
355 mm |
| Platzbedarf: ( C x G ) |
110 x 164 mm |

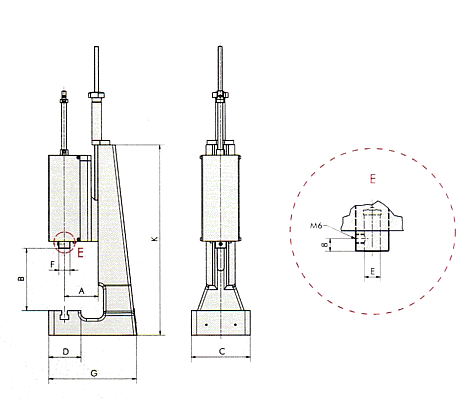

| Zuordnung der Maße: |
 |
| Kraftübertragung: |
Pneumatik Zylinder direktwirkend |
| Gewicht: |
ca. 9,5 kg |
ca. 10 kg |
ca. 10 kg |
ca. 11 kg |
ca. 11 kg |
ca. 12 kg |
ca. 12 kg |
ca. 12 kg |
| Dokumentation: |
 Betriebsanleitung
Ersatzteile / Zeichnungen |
|
| ! Stand 2018 - alle Preise ohne MwSt. bzw. Vorsteuer-Ausgleich! Preisänderungen und Irrtümer vorbehalten ! |
|
