  für Stickstoff / Luft








DI Wasser  Ausführung
Standard Kappe offen mit DüsenEinsatz
alternativ mit MittelBohrung Dispense Kappe




Technische Daten weiter.gif siehe unten









Schnittbild
 Düsen Kappe mit DüsenEinsatz
Dispense Kappe mit DüsenEinsatz.

  Schmiermittelfreie Reinraum Blaspistole aus Kunststoff
  zur Anwendung für destiliertes ( DI ) Wasser
  Medien Anschluß IG R 1/4 Zoll


 Anfrage / Bestellung

Stückzahl






  Artikel-Nr. Spezifikation EUR / Stck.
 PSG103W Blaspistole ohne DüsenKappe ohne DüsenEinsatz 230,-
  Artikel-Nr. Option / Zubehör / Ersatz EUR / Stck.
 PSG600082 DüsenKappe natur ( Standard ) 27,-
 PSG600082DE DüsenEinsatz                   57,-
 PSG603-864 Dispense DüsenKappe mit einer MittelBohrung 5 mm 59,-
 HOSE-P-1 Spiralschlauch natur 8x6 aus Polyolefine
3,5 mtr. Arbeitslänge
mit 2 x lösbarem Steckverschraubungs Anschluß 1/4 Zoll außen
109,-
 HOSE-1 PU Spiralschlauch weiß 8x6 4 mtr. Arbeitslänge
Anschluß 2 x 1/4 Zoll außen
mit 2 x verriegelbaren selbstabsperrenden Kupplungen
147,-
 HRPU-PFA-3M PU Spiralschlauch schwarz antistatik 8x6
3 mtr. Arbeitslänge
    mit 2 x festem PFA Anschluß 1/4 Zoll außen
99,-
 HRPU-PFA-6M PU Spiralschlauch schwarz antistatik 8x6
6 mtr. Arbeitslänge
    mit 2 x festem PFA Anschluß 1/4 Zoll außen
123,-
 HRPU-PFA-3S PU Spiralschlauch schwarz antistatik 8x6
3 mtr. Arbeitslänge
    mit 2 x lösbarem Steckverschraubungs Anschluß 1/4 Zoll außen
aus POM schwarz mit NBR Dichtung
99,-
 HRPU-PFA-3W PU Spiralschlauch schwarz antistatik 8x6
3 mtr. Arbeitslänge
    mit 2 x lösbarem Steckverschraubungs Anschluß 1/4 Zoll außen
aus PVDF weiß mit Viton Dichtung
126,-
 HRPU-PFA-6S PU Spiralschlauch schwarz antistatik 8x6
6 mtr. Arbeitslänge
    mit 2 x lösbarem Steckverschraubungs Anschluß 1/4 Zoll außen
aus POM schwarz mit NBR Dichtung
123,-
 HRPU-PFA-6W PU Spiralschlauch schwarz antistatik 8x6
6 mtr. Arbeitslänge
    mit 2 x lösbarem Steckverschraubungs Anschluß 1/4 Zoll außen
aus PVDF weiß mit Viton Dichtung
149,-
 KPD-PVDF Kupplungsset bestehend aus:
 2 x KupplungsDose mit KupplungsStecker selbstabsperrend
 Anschluß 1/4 Zoll innen / außen
 aus PVDF weiß mit Viton Dichtungen
97,-
 KPD-POM  Kupplungsset bestehend aus:
 2 x KupplungsDose mit KupplungsStecker selbstabsperrend
 Anschluß 1/4 Zoll innen / außen
 aus POM schwarz mit NBR Dichtungen
54,-

Diese Blaspistole ist für schmiermittelfreie Anwendungen mit destiliertem Wasser konzipiert.

Alle medienberührten Teile sind aus hoch reinem PFA. Der DüsenEinsatz ist aus PTFE ( Teflon ) und steht ebenfalls als Zubehör / Option / Ersatz zur Verfügung.

Der entscheidende Punkt bleibt aber der MedienEingang.
Nach einer Kontamination ist die Anwendung gerettet aber die Blaspistole kann nicht mehr instand gesetzt werden. Der Schließmechanismus ist dann meistens undicht. Unter Zubehör / Option / Ersatz ist ein MedienAnschluß inline Filter die Lösung.


Technische Daten :


 Blaspistole :

PSG101
 Anwendung:  für flüssige Medien
 z.B. destiliertes ( DI ) Wasser im Reinraum
 TemperaturBeständigkeit:  außen -17°C bis +66°C, Medium -17°C bis +93°C
 Medien-Anschluß:  IG R1/4 Zoll
 Material:  PE (Pistolen-Körper)
 Edelstahl (Rückstellfeder )
 PFA ( Medien berührende Teile )
 PTFE ( DüsenEinsatz )
 DüsenEinsatz :  16 mm Lochkranz Ø mit 16 Löchern 0,6 mm Ø
 Standard DüsenKappe:  Öffnungs Ø 23 mm

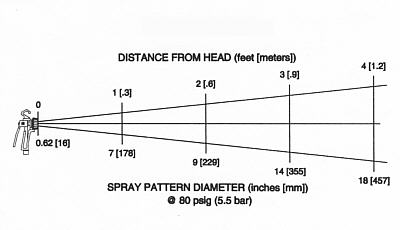

 StrahlAusbreitung
 StandardKappe offen
 mit DüsenEinsatz:
 Dispense DüsenKappe:  Nase konisch zulaufend mit 1 Bohrung 5 mm Ø vorne mittig
 max.Druck:  5,5 bar

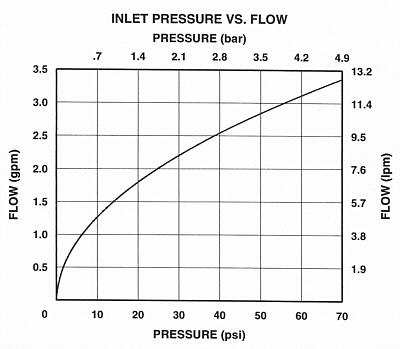

 Durchfluß / Druck: g4g19g5g.jpg
 Abmessungen:  bigi8-1.gif MaßBlatt
 ZollTarif Nr.:  84818079900
