Stickstoff ( Nitrogen ) / Luft Ausführung
Düsen Kappe mit FilterEinsatz
Technische Daten  siehe unten
Schnittbild
Stickstoff ( Nitrogen ) / Luft Ausführung
Düsen Kappe mit FilterEinsatz |
Schmiermittelfreie Reinraum Blaspistole aus Kunststoff
für Stickstoff ( Nitrogen ) und DruckLuft
Medien Anschluß IG R 1/4 Zoll
|
 Artikel-Nr. |
Spezifikation |
EUR / Stck. |
|
| PSG103N |
Blaspistole ohne DüsenKappe ohne DüsenFilter |
230,- |
|
 |
 |
|
|
Artikel-Nr. |
Option / Zubehör / Ersatz |
EUR / Stck. |
|
| PSG600082 |
DüsenKappe natur ( Standard ) |
27,- |
|
|
|
| PSG1035 |
DüsenFilter ( PTFE ) 0,5 micron (Standard) |
51,- |
|
|
 |
| 80N1-14MA |
MedienAnschluß Filter inline NEU |
49,- |
|
|
|
| HOSE-P-1 |
Spiralschlauch natur 8x6 aus Polyolefine
3,5 mtr. Arbeitslänge
mit 2 x lösbarem Steckverschraubungs Anschluß 1/4 Zoll außen |
109,- |
|
|
|
| HOSE-1 |
PU Spiralschlauch weiß 8x6 4 mtr. Arbeitslänge
Anschluß 2 x 1/4 Zoll außen
mit 2 x verriegelbaren selbstabsperrenden Kupplungen |
147,- |
|
|
|
| HRPU-PFA-3M |
PU Spiralschlauch schwarz antistatik 8x6
3 mtr. Arbeitslänge
mit 2 x festem PFA Anschluß 1/4 Zoll außen |
99,- |
|
|
|
| HRPU-PFA-6M |
PU Spiralschlauch schwarz antistatik 8x6
6 mtr. Arbeitslänge
mit 2 x festem PFA Anschluß 1/4 Zoll außen |
123,- |
|
|
|
| HRPU-PFA-3S |
PU Spiralschlauch schwarz antistatik 8x6
3 mtr. Arbeitslänge
mit 2 x lösbarem Steckverschraubungs Anschluß 1/4 Zoll außen
aus POM schwarz mit NBR Dichtung |
99,- |
|
|
|
| HRPU-PFA-3W |
PU Spiralschlauch schwarz antistatik 8x6
3 mtr. Arbeitslänge
mit 2 x lösbarem Steckverschraubungs Anschluß 1/4 Zoll außen
aus PVDF weiß mit Viton Dichtung |
126,- |
|
|
|
| HRPU-PFA-6S |
PU Spiralschlauch schwarz antistatik 8x6
6 mtr. Arbeitslänge
mit 2 x lösbarem Steckverschraubungs Anschluß 1/4 Zoll außen
aus POM schwarz mit NBR Dichtung |
123,- |
|
|
|
| HRPU-PFA-6W |
PU Spiralschlauch schwarz antistatik 8x6
6 mtr. Arbeitslänge
mit 2 x lösbarem Steckverschraubungs Anschluß 1/4 Zoll außen
aus PVDF weiß mit Viton Dichtung |
149,- |
|
|
|
| KPD-PVDF |
Kupplungsset bestehend aus:
2 x KupplungsDose mit KupplungsStecker selbstabsperrend
Anschluß 1/4 Zoll innen / außen
aus PVDF weiß mit Viton Dichtungen |
97,- |
|
|
|
| KPD-POM |
Kupplungsset bestehend aus:
2 x KupplungsDose mit KupplungsStecker selbstabsperrend
Anschluß 1/4 Zoll innen / außen
aus POM schwarz mit NBR Dichtungen |
54,- |
|
|
|
Diese Blaspistole ist für schmiermittelfreie Anwendungen mit Stickstoff und Luft konzipiert.
Alle medienberührten Teile sind aus hoch reinem PFA.
Der Membran DüsenFilter am MedienAusgang ist aus PTFE ( Teflon )
und steht mit 0,5 micron ( Standard ) unter Zubehör / Option / Ersatz zur Verfügung.
Es ist darauf hinzuweisen, daß bei Einsatz des Sonder Filters 0,2 micron der Volumen Durchfluß und der Druck reduziert wird und für die meißten Anwendungen nicht mehr ausreichend ist und deshalb nicht mehr angeboten wird.
Der entscheidende Punkt bleibt aber der MedienEingang.
Nach einer Kontamination ist die Anwendung gerettet, aber die Blaspistole kann nicht mehr instand gesetzt werden. Der Schließmechanismus ist dann meistens undicht. Unter Zubehör / Option / Ersatz ist ein MedienAnschluß inline Filter die Lösung.
Technische Daten :
Blaspistole :
|
PSG103 |
| Anwendung: |
für gasförmige Medien
z.B. Stickstoff ( Nitrogen ), DruckLuft usw. im Reinraum |
| TemperaturBeständigkeit: |
außen -17°C bis +66°C, Medium -17°C bis +93°C |
| Medien-Anschluß: |
IG R1/4 Zoll |
| Material: |
PE (Pistolen-Körper)
Edelstahl (Rückstellfeder )
PFA ( Medien berührende Teile )
PTFE ( Membran DüsenFilter ) |
| DüsenFilter ( Standard ): |
0,5 micron |
| DüsenFilter ( Sonder ): |
0,2 micron |
| DüsenKappe: |
Bohrung konisch zulaufend auf 4,8 mm vorne mittig
4 zurückliegenden umrundende
Venturi Löchern 1 mm ( Ansaug- / Rückstau-SicherheitsÖffnungen ) |
| max.Druck: |
5,5 bar |

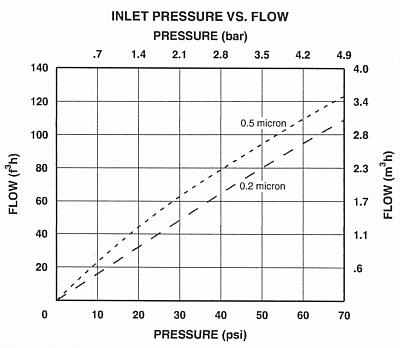

| Durchfluß / Druck: |
 |
| Abmessungen: |
MaßBlatt |
| ZollTarif Nr.: |
84818079900 |
|
| ! Stand 2023 - alle Preise ohne MwSt. bzw. Vorsteuer-Ausgleich! Preisänderungen und Irrtümer vorbehalten ! |
|
